Решения для энергетической и нефтехимической отраслей на базе ИБП Импульс

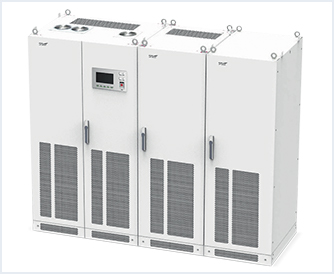

Серия КОНТУР31DL 10-160 кВА

Серия КОНТУР31DL с трехфазным входом и 1 фазным выходом специально разработана для применения в добывающей, нефтеперерабатывающей, химической и машиностроительной промышленности, на электростанциях и системах распределения электроэнергии и рассчитана на совместную работу с аварийными системами постоянного тока 220/110 В.

Высокоинтеллектуальная система бесперебойного питания построена с использованием 12-ти импульсных управляемых выпрямителей, инверторов на основе IGBT технологий, имеет полную гальваническую изоляцию входа и выхода и является высокопроизводительной и надежной системой защиты электропитания

Адаптирован для промышленного пременения.
Высокая стабильность. Высокая надежность.
Области применения

Индустриальные приложения

Химическая промышленность

Транспортные системы

Морские буровые платформы

Электрические станции

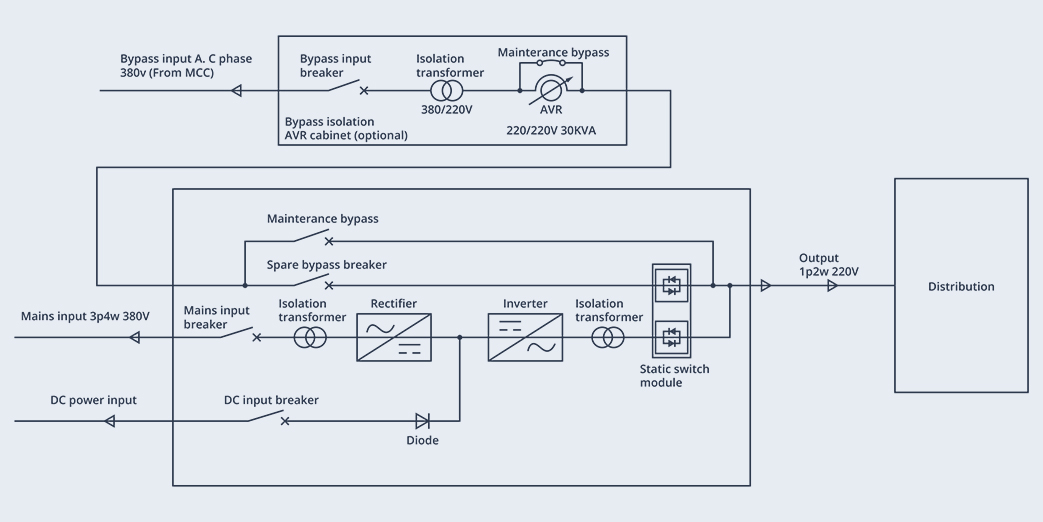

Принципиальная блок-схема
Особенности и преимущества
1
Настоящий Индустриальный дизайн
Вход, выход и линия байпаса гальванически изолированы, Высочайшая надежность и адаптируемость к промышленным условиям эксплуатации и работе в энергосистемах.
2
Усиленная защита
Промышленный дизайн с усиленной защитой, печатные платы с двойным покрытием защитным лаком, пластиковые муфты на отверстиях для ввода кабелей, защита от пыли, влагостойкое и антикоррозионное исполнение.
3
Внутреннее резервирование компонентов ИБП

Резервированные блоки питания, резервированные вентиляторы охлаждения, независимые предохранители для защиты каждого вентилятора.

4
Адаптивное параллельное резервирование (нет зависимости «ведущий-ведомый»)
В серии ИБП КОНТУР31DL применена современная адаптивная технология параллельного резервирования с распределенной системой управления (отсутствие ведущего и ведомых ИБП и единой точки отказа в виде управляющего контроллера). Для обеспечения резервирования или наращивания мощности системы может быть подключено в параллель до 6 ИБП, что обеспечивает высокий уровень мощности и резервирования. Смена режима работы ИБП с одиночного на параллельный при наращивании мощности системы может быть произведен непосредственно на месте установки.
5
Реакция на переходные процессы и регулировани напряжения
Благодаря выходному изолирующему трансформатору ИБП превосходно работает с динамической нагрузкой и обеспечивает стабильно высокое качество напряжения при колебаниях нагрузки 0-100%, что важно при работе с промышленными нагрузками с импульсным характером потребления мощности.
6
«Холодный старт»
Поддержка старта от аккумуляторных батарей обеспечивает возможность питания критичной нагрузки при отсутствии внешней сети.
7
Высокая перегрузочная способность и отличная защита от коротких замыканий
Серия ИБП КОНТУР31DL с мощным инвертором и выходным изолирующим трансформатором способна выдерживать перегрузки до 150% в течение 1 мин. и до 125% в течение 10 мин. Инвертор ИБП обеспечивает трехкратный ток короткого замыкания по выходу (Фаза-ноль) в течение 100 мсек., что обеспечивает гарантированное срабатывание устройств защиты по выходу ИБП и отключение неисправных потребителей.
8
Дружественный интерфейс пользователя
Большой сенсорный экран с высоким разрешением, хранение и отображение более 1000 событий и тревог с сохранением параметров, Поддержка функции простого копирования данных журнала на внешний накопитель и удаленный мониторинг состояния ИБП по прототоколам ModBUS и SNMP.
9
Современная технология управления аккумуляторными батареями
Функция безопасного тестирования АКБ на нагрузку без отключения сети (отсутствие риска отключения нагрузки при отказе батарей), несколько режимов заряда АКБ, двухступенчатый плавающий заряд. Программируемый регулярный автоматический и ручной тест глубокого разряда АКБ / стандартный быстрый тест.
Дополнительные возможности и опции
  • Возможность подключения ИБП к существующей системе постоянного тока 220/110В без необходимости применения индивидуальной батарейной емкости (изолирующие диоды, отключающие функцию заряда внешних АКБ)
  • Внешние кабинеты байпаса и батарей с аналогичным дизайном
  • Внешняя система мониторинга состояния АКБ, позволяющая контролировать состояние каждого элемента батарейной системы
  • Опциональные карты SNMP и ModBus для обеспечения мониторинга и управления по локальной сети
  • Пыле и влагозащищенное исполнение, уровень защиты IP31 или IP32
  • Локальная и выносная системы аудиовизуального оповещения о тевогах
  • Активные фильтры гармонических искажений, снижающие уровень THDi
Технические характеристики
Параметры КОНТУР 3110DL КОНТУР 3120DL КОНТУР 3130DL КОНТУР 3140DL КОНТУР 3150DL КОНТУР 3160DL КОНТУР 3180DL КОНТУР 31100DL КОНТУР 31120DL КОНТУР 31160DL
Входные характеристики
Напряжение, B ~ 380 (400/415настраиваемое) ± 25%
Частота, Гц 40 – 70
Фазность 3P + N + PE
Вход постоянного тока, В = 220
Другие характеристики
Мощность (кВА/кВТ) 10/8 20/16 30/24 40/32 50/40 60/48 80/64 100/80 120/96 160/128
Напряжение по выходу, В 220 (230/240 настраивается) ± 1%
Частота по выходу, ГЦ Сеть в норме – синхронизировано; сеть не в норме – 50/60 (настраивается) ± 0.5%
Время переключения на АКБ, мсек 0
Перегрузочная способность 105%~125% – 10мин., 150% – 1мин.
Выходные терминалы Медная шина
Сенсорный экран Входное напряжение, частота, выходное напряжение, выходной ток, cos φ, выходная мощность, ток АКБ и пр.
Светодиодная индикация Режим работы ИБП
Тревоги Перегрузка, отказ сети, низкий заряд АКБ, неисправность, перегрев
Коммуникации Карта релейных контактов, порт RS232/RS485, опционально карта SNMP и ModBUS
Функции защиты Защита от глубокого разряда АКБ, защита от перегрузки, защита от перегрева, защи- та от короткого замыкания по выходу, защита от перенапряжения по выходу
Уовень шума, dB < 65 (на расстоянии 1 м.)
Рабочая температура, ºС 0~40
Допустимая влажность 0~95%, без конденсации
Габариты (ШхГхВ), мм 800х800х1800 1000х800х1800 1400х800х1800 1600х 800х 1800
Масса, кг 520 560 600 690 740 790 95 1120 1465 1685
Спецификации могут быть изменены без предварительного уведомления
